　　【外部変形】床暖枚数　操作マニュアル　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　（有）アキツ設計
（Ｉ）．　用途
　　　この外部変形スクりプトは＜シームレス床暖房＞のパネル枚数を計測するために作成
　　　しました。　同時に、その面積も計測できるようになっています。　使い方は簡単です。
　　　矩形に対角線を引きさえすれば、あとは【外部変形】で、その対角線を選択し、合計値の
　　　記入位置を指示するだけ。
　　　＜パネル枚数＞とは、＜６００角の正方形＞を基準単位にし、それが＜何枚あるか＞と
　　　いうこと。　ですから、床暖房パネルに限らず、大きさ＜６００角＞の建材なら枚数を計測
　　　することができまです。

建材で＜６００角＞の寸法のものが存在する例としては、．．．．
大理石、御影石、テラゾーブロックなどの石・人造石
セラミック系の壁材や床材　（特に中国製では高級感をだすための６００角が多い）
フリーアクセス用フロアパネル　（但し最近では、タイルカーペットに合わせ５００角が多い）
．．．．等々です。

（ＩＩ）．　使用上の注意
　　　「スピード第一」をモットーに、簡単な操作で計測ができるようになっています。　面倒な
　　　チェックルーティーンを省いています。下記の制約条件を理解した上てご使用ください。

　注

　意

　事

　項

［必ず、直行座標に水平・垂直線で描かれた矩形を対象とする］

・水平・垂直線で描かれた矩形のみを対象として計測してください。
　軸角が＜0度や90度＞でない場合、アイソメ等の直行座標でない場合、その矩形
　の対角線を対象とすると、正しい面積値を計測できません。

　すなわち、対象とする対角線の、（親）元の矩形が．．．．
　＜◆＞のように傾いた矩形には適用しないでください。
　＜■＞のように水平・垂直線のみで構成された矩形に適用してください。

［レイヤを変更し、対角線を別レイヤに描く］
　
・＜枚数＞と＜面積＞の計測値が、合計値だけでなく、各々の対角線にも記入
　されます。　数が多いと混乱します。　対角線は、別レイヤに描いてください。

　対角線は、レイヤを変更して、他データとは異なるレイヤに描いてください。
　対角線を描いたレイヤ以外は、＜非表示 or 表示のみ＞レイヤにしてください。

［図面の縮尺は 1/20 ～ 1/100、文字の大きさは 3 ～ 2.5mm 程度］

・記入される文字の大きさ（文字種）は、＜3 ～ 2.5mm＞程度を想定しています。
・計測値の記入位置を決める都合上、縮尺を＜1/50＞程度と想定しています。
　縮尺を＜1/20 ～ 1/100＞前後にすると、適切な位置に計測値を挿入できます。

・縮尺や文字種が大幅に異なると、適切な位置に文字が挿入されません。
　＜1/100＞より小さい縮尺になると、計測値の文字が、次第に重なってきます。
　＜1/20＞より大きい縮尺なると、計測値の文字が、次第に離れてきます。

（ＩＩＩ）．　サンプル図＜外変SMP３.jwc＞
　　　ここでは、サンプル図＜外変SMP３.jwc＞を使って操作説明をしていきます。
　　　このサンプル図は、【線記号変形】＜シームレス床暖(新)＞に添付されているもので、
　　　シームレス床暖房のパネルとパイプの配置図です。　（別途ダウンロード）

１．　事前準備：　矩形ごとに対角線を引く
　　　カレントレイヤを、対角線を描くためのレイヤに、変更してください。
　　　対角線のレイヤ以外は、＜非表示 or 表示のみ＞レイヤにしてください。
　　　サンプル図の場合は、パネル全体を、４分割の矩形で網羅できます。

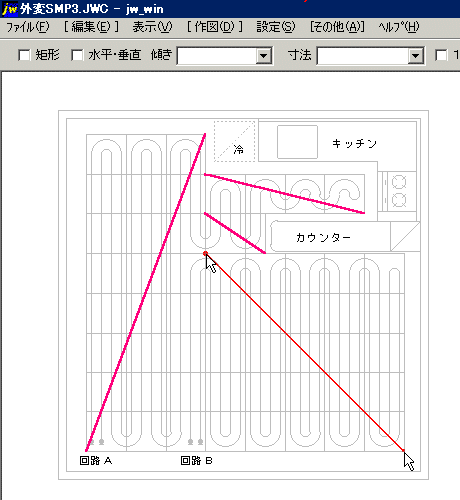

　　　例えば、下図のように、４本の対角線を描いてください。

２．　【外部変形】のデータ選択

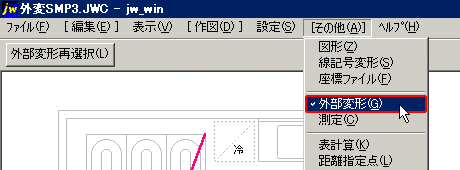

　　　ＪＷＷの場合、メニュー【その他】／【外部変形】　を選択します。

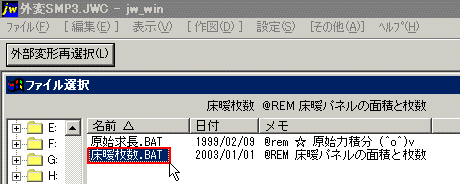

　　　ファイル選択の画面で＜床暖枚数.BAT＞を選択してください。

３．　計測対象の対角線を選択する
　　　【外部変形】＜床暖枚数＞のスクリプトが起動すると、以下のプロンプトが表示されます。　

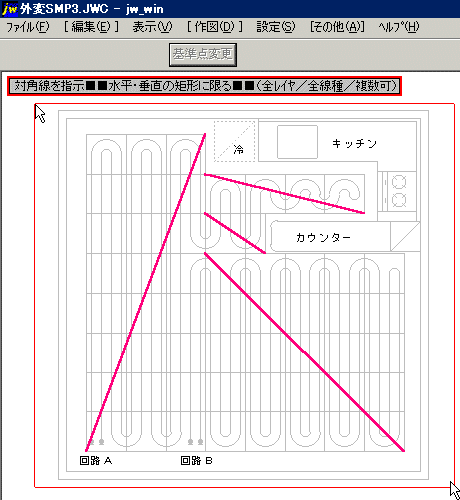

　　　　　＜対角線を指示■■水平・垂直の矩形に限る■■（全ﾚｲﾔ／全線種／複数可）＞
　　　計測対象となる全ての対角線を、範囲選択してから、＜選択確定＞のボタンをクリック。

４．　＜合計の記入位置を指示＞

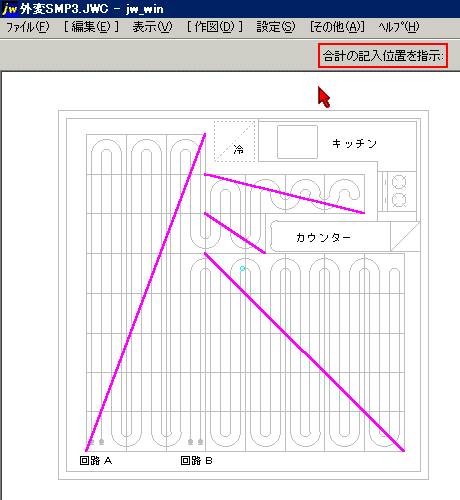

　　　対角線の選択を確定させると、上記のプロンプトが表示されます。　
　　　合計値を記入すべき位置を、マウスを左クリックして指示します。

５．　【外部変形】の完了

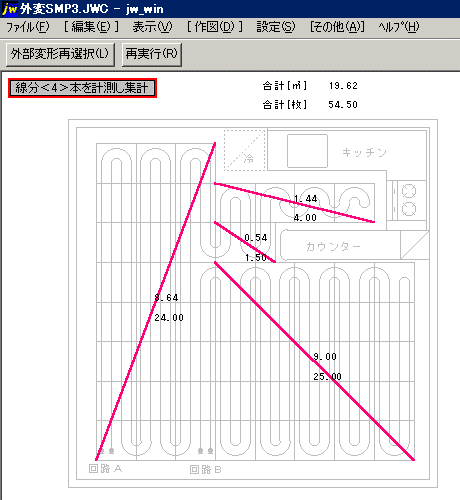

　　　【外部変形】が完了して、次のようなメッセージが作図画面の左上に表示されます。
　　　　．．．．線分＜＞本を計測し集計．．．．
　　　そして、＜面積＞と＜枚数＞の計測値が下記の位置に挿入されているハズです。
　　　・集計した合計値：　指定された位置を中心に挿入されます。
　　　・対角線ごとの値：　各々の対角線の中点の付近に挿入されます。

　

　　　これで、終了です。　結果に間違いがないかどうか確認してください。

６．　参考：　線分の合計長さを計算する【外部変形】
線分の合計長さを計算するための、下記のような優れた【外部変形クスリプト】が
存在します。　床暖房パイプの長さを計測したい場合には、これを利用すると、簡単
に線分の総延長が計測ができて大変に便利です。

　●床暖房パイプの長さを計測するのに、お勧めしたい【外部変形】クスリプト
　http://www.vector.co.jp/vpack/filearea/dos/business/cad/jwcad/
　＜原始力積分＞ genshi.lzh　（動作機種：汎用、　作者：杉井左内さん）
　原始求長.BAT、原始求長.awk

　以上。　【外部変形】床暖枚数　操作マニュアル　＜ＥＮＤ＞
