１．　サンプルの部屋の平面図＜外変SMP1.jwc＞
　　　最初に、サンプル図＜外変SMP1.jwc＞を開きます。
　　　この部屋は、5.46ｍ×5.46ｍ（3間×3間）のＤＫです。
　　　ここに、床暖房のパネルとパイプを実際に配置してみましょう。




２．　【線記号変形】 のデータ選択の方法

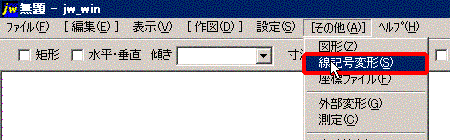

　　　メニュー【その他】／【線記号変形】／シームレス床暖(新)　を選択します。
　　　（DOS版JW_CAD の場合、【変形】／【線記号変形】／種類変更、で選択）




３．　【線記号変形】で下書き線＜格子600角＞を挿入
　　　最初に、パネル配置の下書き線として、600角のグリッドを描きます。
　　　カレントレイヤを、補助線を描くためのレイヤに、変更してください。

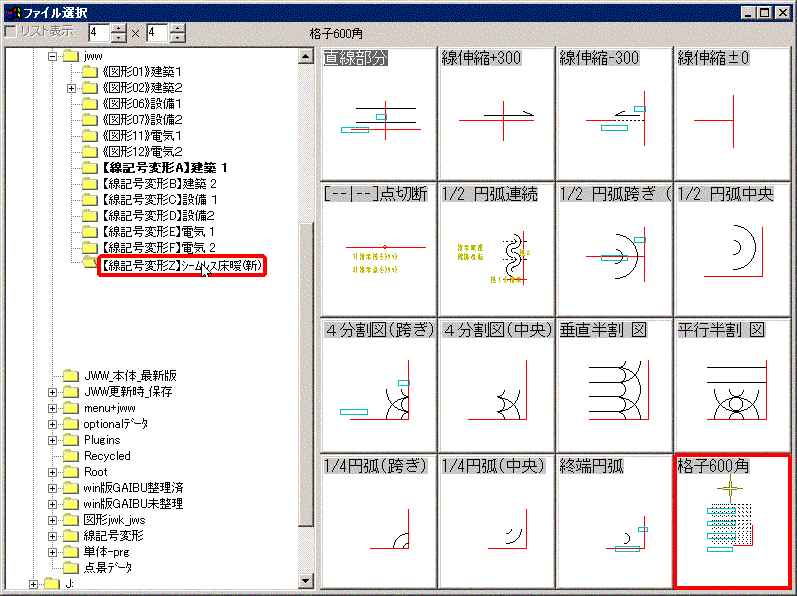

　　　【線記号変形】＜シームレス床暖(新)＞ から、＜格子600角＞を選択。
　　　ＷＩＮ版JWＷ の場合、左ボタンでダブルクリックします。
　　　（DOS版JW_CAD の場合、左クリックします）

・文字のサイズが小さく環境設定されている場合､ 指示線１､２の順序を説明する文文字が 　読めないことがあります。WIN版の場合、線記号変形の＜ファイル選択＞の画面を大きく 　してください。DOS版の場合、＜文字種 F3,F9＞のサイズを変更し大きくすれば読めます。

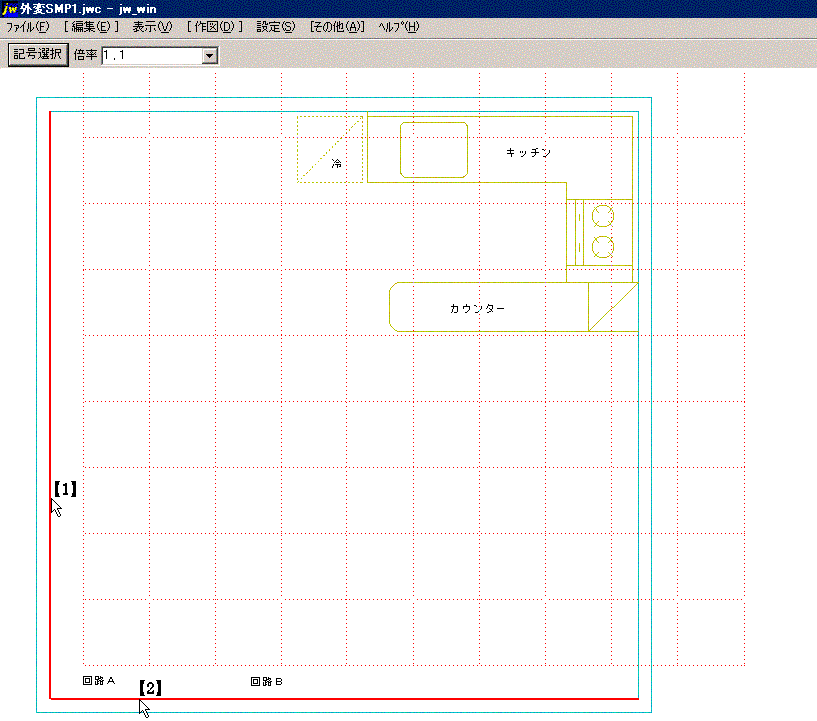

　　　間仕切り壁の線を 【1】 【2】 と左クリックすると、下書き線＜格子600角＞が挿入されます。
　　　クリックした線分より 300 mm離れた位置から、600角のグリッドが 10行×10列で挿入されます。




４．　床暖房パネルの記入
　　　ここで一旦、【線記号変形】コマンドを抜け、床暖房パネルの配置を決めます。
　　　カレントレイヤを、パネルを描くためのレイヤに、変更してください。

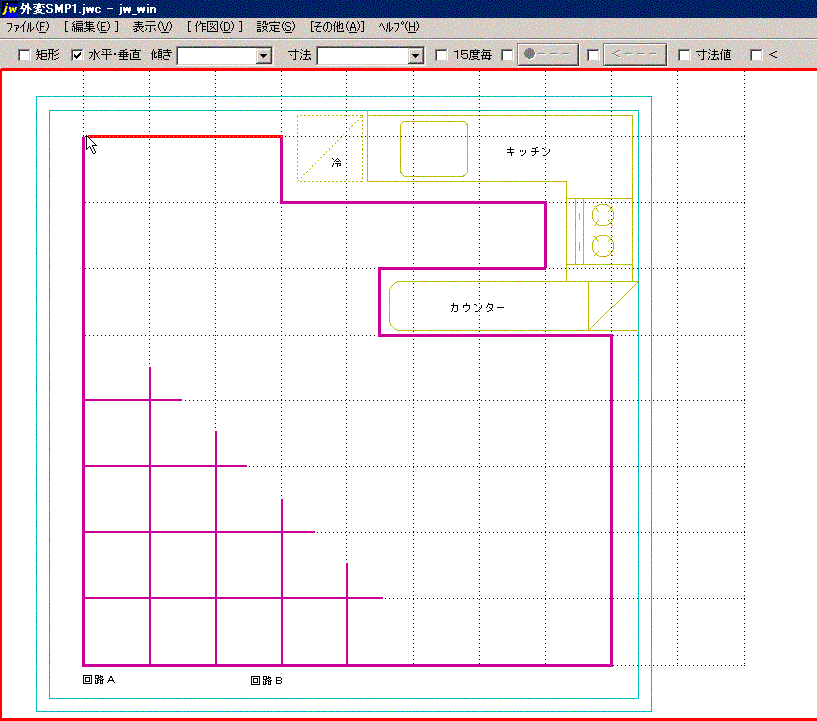

　　　【線（／）】コマンドで、床暖房パネルの【外郭線】を描きます。（下図）
　　　外郭線を描き終えたら、【600角の分割線】も描いてください。
　　　床暖房パネルの線を全て描いたら、下書き線＜格子600角＞を削除します。

　　　［ パネルの敷設面積 ］

・部屋の面積に対して、床暖房パネルの面積が、70〜80％となるようにしてください。 　これ以下の敷設面積ですと、福暖房（別の暖房手段の併用）が必要になります。 ・ボイラー能力や設定温度、建物の断熱性能などにもよるので、一概に言えませんが、 　その部屋の７〜８割の面積をカバーしていれば問題ないでしょう。

　


５．　サンプル図＜外変SMP1.jwc＞　床暖房パネル配置図の完成
　　　このように作図して、完成させたパネルの配置図がサンプル図＜外変SMP2.jwc＞です。
　　　この後、床暖房パイプの回路図を作成していくことになります。


６．　パイプ回路図を作成するうえでのキーポイント
　　　ここで【線記号変形】＜シームレス床暖(新)＞を利用するための要点を説明します。
　　　また、床暖房パイプの回路を設計するに際し、キーポイントをいくつか挙げます。

［ 指示直線（1）（2）の方向と指示順序 ］ ・線記号変形を用いて、床暖房パイプ図形を適切な方向に挿入するためには、 　２本の線分を順序よく指示する必要があります。　そのためには、必ず．．．． 　　　　　指示直線（１）で方向を決定し、指示直線（2）で図形の挿入位置を確定します。 　　　　　すなわち、最初に指示すべき直線は．．．．方向を決定するためであって．．．． 　　　　　パイプ（が直線状になる部分）と同じ方向の直線である、とういことにです。

［ 床暖房パイプ（が直線状になる部分）の方向 ］ ・この部屋の例では＜フローリング張＞の方向が、横方向（Ｘ方向）だと仮定します。 ・すると、床暖房パイプ（が直線状になる部分）の方向は、原則として＜フローリング張＞ 　と直角の方向、縦方向（Ｙ方向）に流すことになります。　この前提で話しを進めます。

［ パイプ回路の長さ ］ ・パイプの回路が長くなり過ぎると、流体抵抗が増して流れが悪くなるので、この例では 　２回路に分けています。　回路の許容長さは、パイプの直径で決まります。 ・また各回路は、均等に流れるように、なるべく同じ長さに合わせてください。

［ 回路を【一筆書き】にするために ］ ・パイプの回路が【一筆書き】になるように考えて、ルートを決めていきます。 ・どうしても【一筆書き】にならない箇所が発生することもあります。　そのような 　場合には、適宜、バイパス線を作って結んでください。　シームレス床暖房の 　パネルは、ナイフで加工して、簡単にパイプ溝を作ることが可能です。

７．　【線記号変形】で＜1/2 円弧中央＞を挿入
　　　さて次は、いよいよ床暖房パイプの回路図の作成です。
　　　カレントレイヤを、パイプを描くためのレイヤに、変更してください。
　　　パネルを跨（また）がない形の円弧を挿入してみます。
　　　【線記号変形】＜シームレス床暖(新)＞ から、＜1/2 円弧中央＞を選択します。




　　　指示直線（１）として、縦方向の線分【１】を左クリックします。（縦方向なら、どの線分でＯＫ）
　　　指示直線（２）として、外郭線の【２】を左クリックします。下図のように円弧が挿入されます。




８．　【線記号変形】で＜1/2 円弧跨ぎ＞を挿入
　　　パネルを跨（また）ぐ形の円弧を挿入してみます。

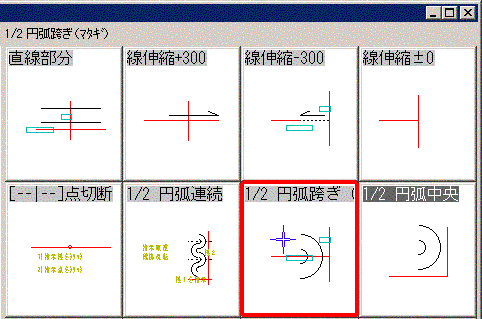

　　　【線記号変形】＜シームレス床暖(新)＞ から、＜1/2 円弧跨ぎ＞を選択します。

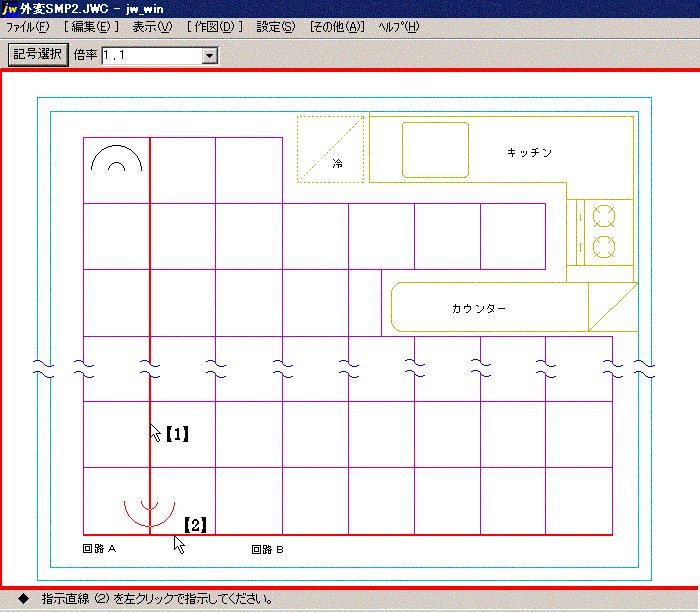

　　　指示直線（１）として、縦方向の線分【１】を左クリックします。（縦方向なら、どの線分でＯＫ）
　　　指示直線（２）として、外郭線の【２】を左クリックします。下図のように円弧が挿入されます。




９．　【線記号変形】で＜直線部分＞を挿入
　　　円弧を描いた次は、パイプの直線部分を挿入してみます。

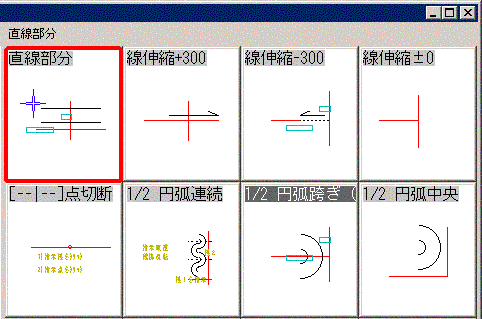

　　　【線記号変形】＜シームレス床暖(新)＞ から、＜直線部分＞を選択します。

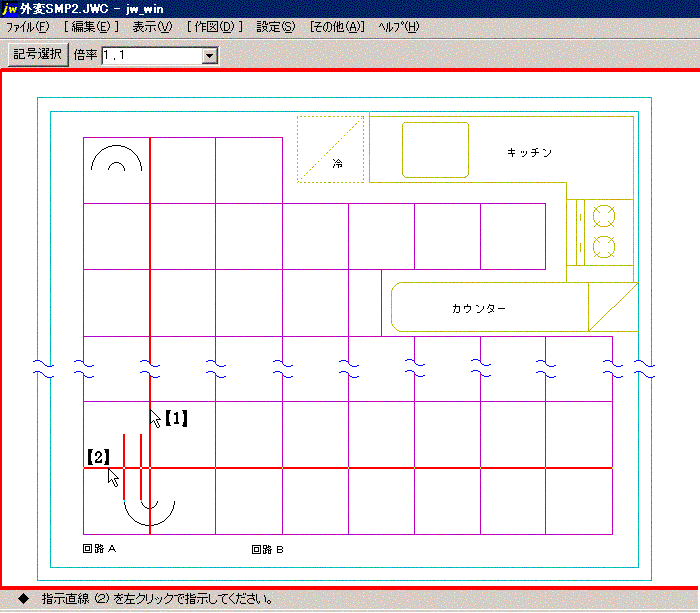

　　　指示直線（１）として、縦方向の線分【１】を左クリックします。（縦方向なら、どの線分でＯＫ）
　　　指示直線（２）として、横方向の線分【２】を左クリックします。下図のように直線が挿入されます。




10．　【線記号変形】で＜直線部分＞を延長
　　　挿入した直線の長さは 600 しかないので、適宜、これを延長させます。
　　　延長させるのに＜線伸縮＞を用いますが、３種類が用意されています．．．．
　　　　　　　＜線伸縮＋300＞：　指示直線（２）を 300 突き抜けます。
　　　　　　　＜線伸縮−300＞：　指示直線（２）の手前 300 で止まります。
　　　　　　　＜線伸縮±0＞：　指示直線（２）で止まります。

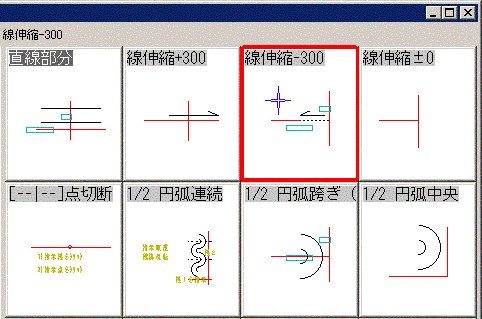

　　　ここでは【線記号変形】から、＜線伸縮−300＞を選択してみます。

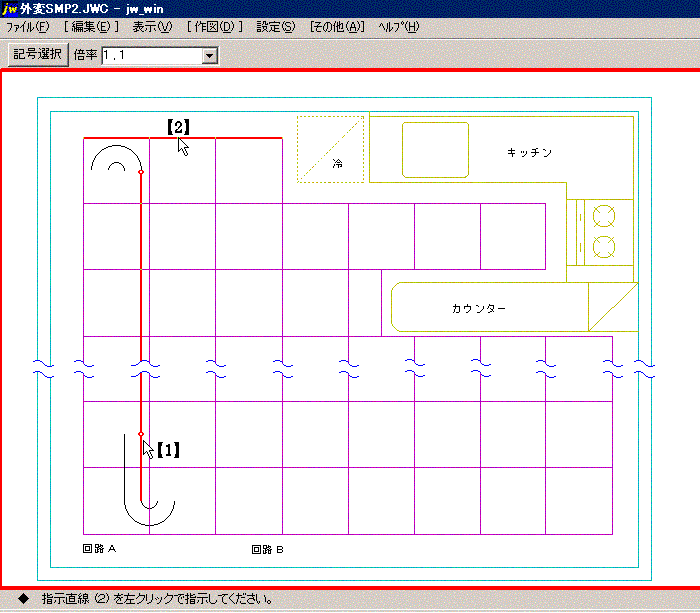

　　　指示直線（１）として、パイプの直線【１】を左クリックします。延長すべき線を選択してください。
　　　指示直線（２）として、外郭線の【２】を左クリックします。下図のように直線が延長されます。
　　　ついでに、もう一本の残りの線も、同様にして延長させてておきましょう。




11．　【線記号変形】で＜1/2 円弧連続＞を挿入
　　　ここで、ちょっと特殊な、蛇がのたくっているような形状を挿入してみます。
　　　　　　　この形状は、＜フローリング張＞とパイプの方向を同じにさせぬために必要
　　　　　　　となるものです。　直線状にすると、パイプとフローリングの実（さね）とが
　　　　　　　同一位置に重なる場合が生じて、フローリングの固定が困難になるからです。

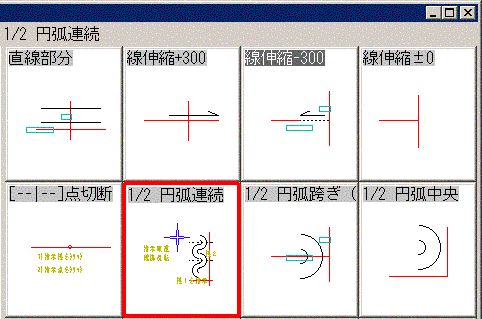

　　　【線記号変形】＜シームレス床暖(新)＞ から、＜1/2 円弧連続＞を選択します。

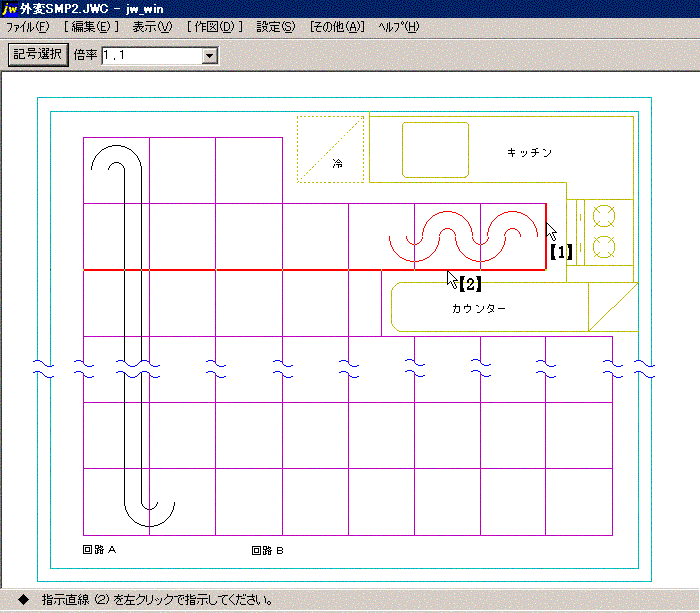

　　　指示直線（１）として、縦方向の線分【１】を左クリックします。
　　　指示直線（２）として、横方向の線分【２】を左クリックします。下図のような図形が挿入されます。




12．　サンプル図＜外変SMP1.jwc＞　床暖房配置図の完成
　　　以下、同様にして【線記号変形】を用いるか、または【複写】コマンドを用いてコピーし、
　　　残りの（桃色の）部分を描いて、床暖房の配置図が完成となります。
　　　このようにして作図して得られた結果が、サンプルファイル＜外変SMP３.jwc＞です。



　　　以上。　【線記号変形】シームレス床暖(新)　操作マニュアル　＜ＥＮＤ＞
