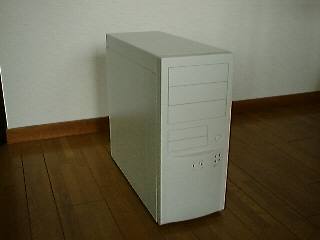

ＳｏｎｇＣｈｅｅｒ製のＴＱ−７００ＭＫ２は、私のお気に入りのケースです。
しかし、購入してもマニュアルが付属してないので、どうしたらいいのか疑問に思うことがあります。
そこで、自分なりにマニュアルを作ってみました。参考になれば幸いです。

まずは、ばらして構造を理解しましょう。

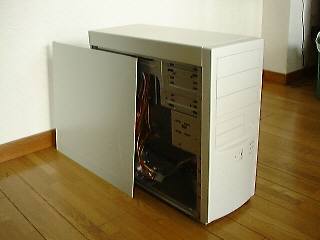

	パネルは左・右・上が独立して取り外せます。 後々のメンテナンスが大変楽です。

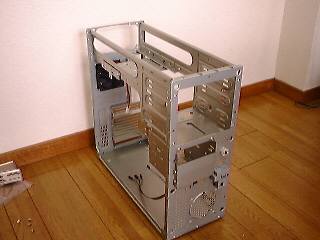

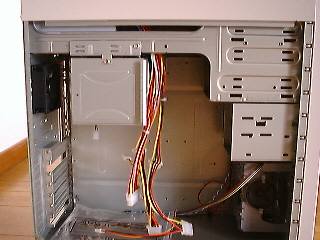

	内部はこのようになっています。

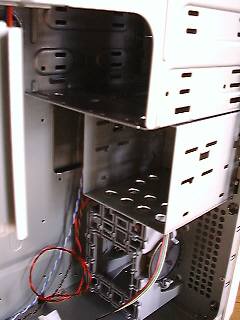

	ベイと内部スピーカーを内側からみたところ。 ５インチベイ３個と３．５インチベイ３個。
	内蔵ベイ この内蔵ベイは、取り外したほうが作業性が良いので 使用しないときは外しておきましょう。 ビスを１本、外して前へずらすと外れます。

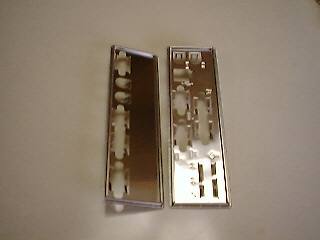

	以前は、左の写真のようにＩ／Ｏパネルは３種類付いていましたが、

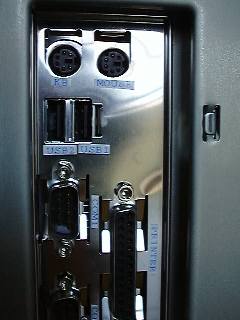

	最近（９８年秋頃から）は２種類になりました。 自分のマザーボードに合ったパネルを使用します。 パネルのかどを、外から内側に、強く指で押し込めば外れます。 イッキに押さないで、少しずつゆっくりと、強く押すのがコツです。
	フロントパネルは、少し持ち上げて、パネルの下に指を入れ 手前に引っ張るとカッポと外れます。

外部ベイ

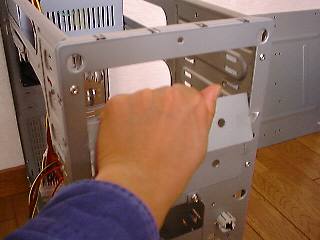

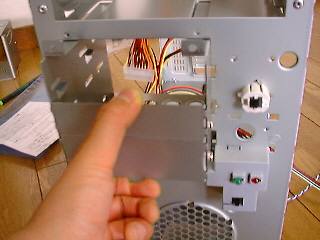

	５インチベイの目隠し板は手でひねると外れます。 不要なので外しておきましょう。

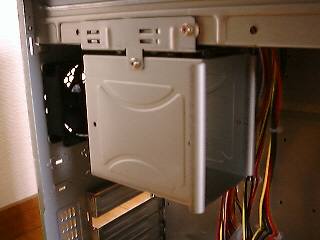

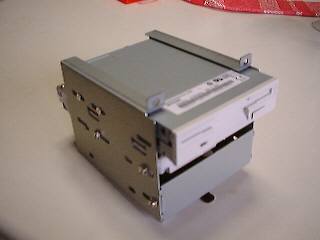

	３．５インチベイは、ネジを３本外し 下のレバーを持ち上げて手前に引っ張ると、まるごと外れます。
	ベイを外して作業できますので、ＦＤＤ、ＨＤＤの取り付けは簡単です。 組み込んだ後、元の位置に入れます。

コネクタ類

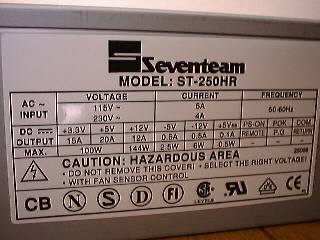

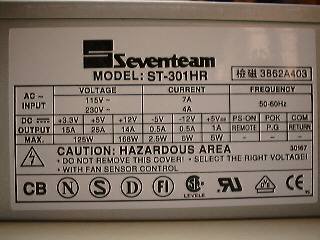

	Ｓｅｖｅｎｔｅａｍの電源。２５０Ｗです。
	Ｓｅｖｅｎｔｅａｍの電源。３００Ｗです。

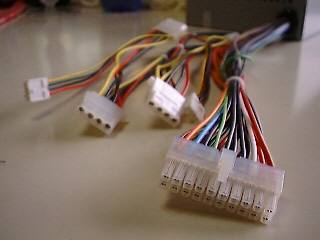

	電源コネクタ ２０ピンコネクタがマザーボードに接続する電源コネクタ ４ピンコネクタはＨＤＤ、ＣＤ−ＲＯＭなどに接続する電源コネクタです。

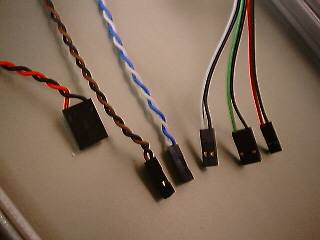

	ＳＷ、ＬＥＤのコネクタ 左から 　　赤黒：内部スピーカ 　　茶黒：電源スイッチ 　　青白：電源スイッチ（使用しません） 　　白黒：リセットスイッチ 　　緑黒：パワーＬＥＤ 　　赤黒：ＨＤＤ　ＬＥＤ これらのコネクタは、どこでも差さってしまいますので、マザーの取説を見て、間違えないように接続してください。 ＬＥＤは極性があります。黒をＧＮＤ側に接続してください。

付属品

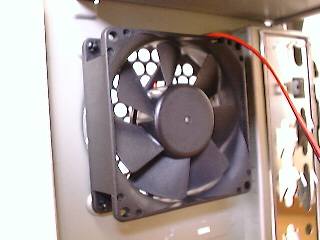

	内蔵の背面ファン 付属のケーブルを使用して電源コネクタに接続します。

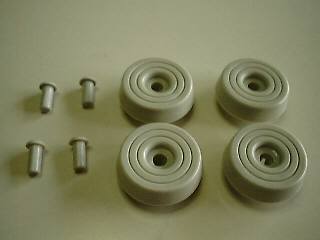

	足 本体下面の４隅に、足をつけ、内側からピンを差し込んで固定します。

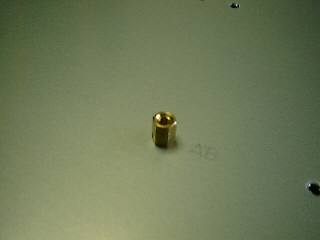

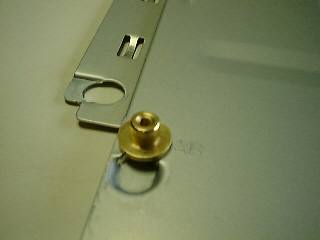

	右パネルを外し、マザーボード取り付けパネルを外します。 マザーボードを乗せてみて、穴位置の合うところにスペーサーを取り付けます。 スペーサーはネジ式です。
	なぜか、端のスペーサーだけ、はめ込み式になっています。

Ｔｉｐｓ

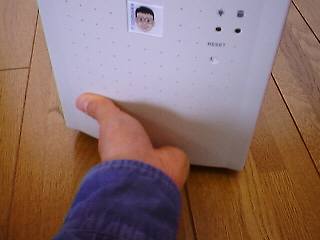

	エンブレム 何もつけないと、カッコ悪いので、自作して取り付けましょう。 ツインスターでオリジナルエンブレムを 作ってもらうことができます。 エンブレムを剥がす時は、表から剥がそうとすると傷がつくので、表パネルを外し エンブレムの裏にある小さな穴に、ドライバーの先などを突っ込んで剥がすとうまく剥がれます。
	差し間違えてトラブラないよう Ｉ／Ｏパネルには、ラベルを貼っておきましょう。
	左面パネルは、よく開けますので、このようなネジに変更するとメンテしやすくなります。 しかし、インチネジのこういったタイプのネジは、国内では入手が困難なようです。 写真左のネジはコンパックについていた物、右は、通常のインチネジにゴム足をつけて作った物です。
