ＴＶ出力の方法

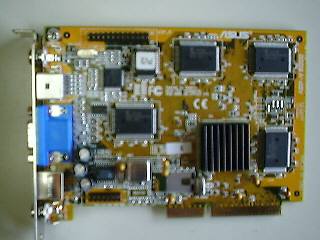

このＶＧＡカードはＴＶ出力可能ですが、マニュアルにはその方法が記述されていないので、ここで紹介します。
パソコンの電源ＯＦＦ時に、ＴＶ出力端子（コンポジット端子あるいは、Ｓ出力端子）にケーブルを繋ぎ、 ＶＧＡコネクタを抜いて電源投入することにより、自動的にＴＶ出力に切り替わります。
ＴＶ出力モードになると画面領域の設定は、強制的に６４０×４００ドットに切り替わります。
パソコンモニタとＴＶ出力の同時出力はできないようです。

ビデオ入力の方法

付属のＣＤ−ＲＯＭにあるＬＩＶＥ３０００を使用します。
コンポジット端子に富士フィルムのデジカメＤＳ−２０を接続してＡＶＩファイルを作成してみました。
これがREAL VIDEOにエンコードした動画ファイル（７秒間）です。
（自分のパソコンを映しただけで、内容はしょうもないですが、参考までに・・・）
REAL VIDEOに変換してあるので、画質が劣化していて、ぎこちない動きですが、元の画像はもっときれいです。
